變色發光二極管的特點是發光顏色可以變化。

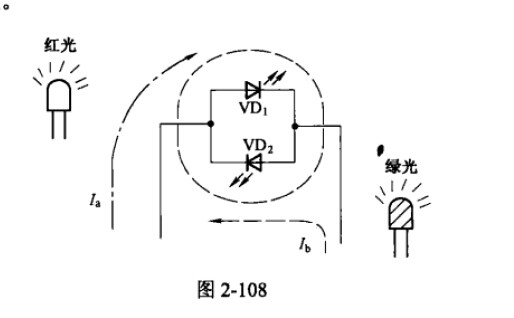

1、雙色發光二極管。它是將兩種發光顏色（常見的為紅色和綠色）的發光二極管管芯反向并聯后封裝在一起，如圖2-108所示。當工作電壓為左正右負時，電流Ia通過管芯VD1使其發紅光；當工作電壓為左負右正時，電流Ib通過管芯VD2使其發綠光。

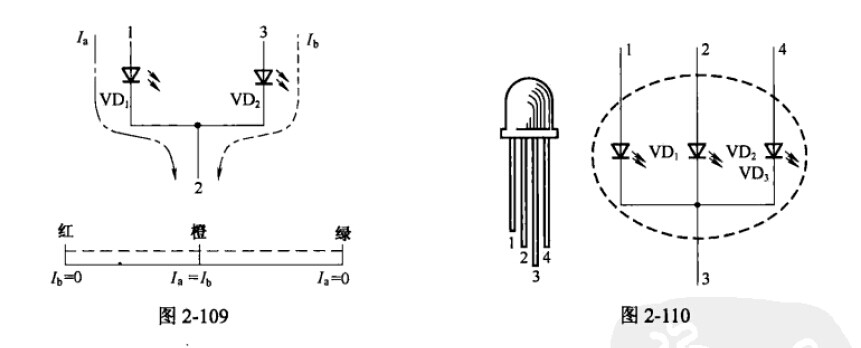

2、三引腳變色LED。它是將兩種發光顏色（通常為紅色和綠色）的發光二極管管芯負極聯系在一起作為公共負極，令兩引腳分別為紅色和綠色管芯的正極。電流Ia通過管芯VD1使其發紅光，電流Ib通過管芯VD2使其發綠光，電流Ia=Ib并同時通過管芯時LED發橙色光，當Ia與Ib的比例不同時，LED發光顏色按比例在紅-橙-綠間變化，如圖2-109所示。



3、四引色變色LED。它是將3種發光顏色（例如紅、綠、藍色）的發光二極管管芯負極連接在一起作為公共負極，另3引腳分別為紅、綠、藍色管芯的正極，如圖2-110所示。改變通過各管芯的電流，即可根據需要變換其發光顏色。
